Haz clic en la imagen para ver el PDF de la presentación
El modelo GeoSSE (Geographic State Speciation and Extinction) es un modelo filogenético diseñado para estudiar cambios biogeográficos a lo largo del tiempo evolutivo (Goldberg et al. 2011). Este modelo permite explorar cómo las tasas de diversificación (especiación y extinción) y de dispersión varían entre diferentes regiones geográficas.
En GeoSSE, el “estado” de un linaje representa su rango geográfico, el cual puede estar compuesto por una o más regiones discretas. Por ejemplo, en un escenario con dos regiones (A y B), hay tres rangos geográficos posibles: A, B, y AB.

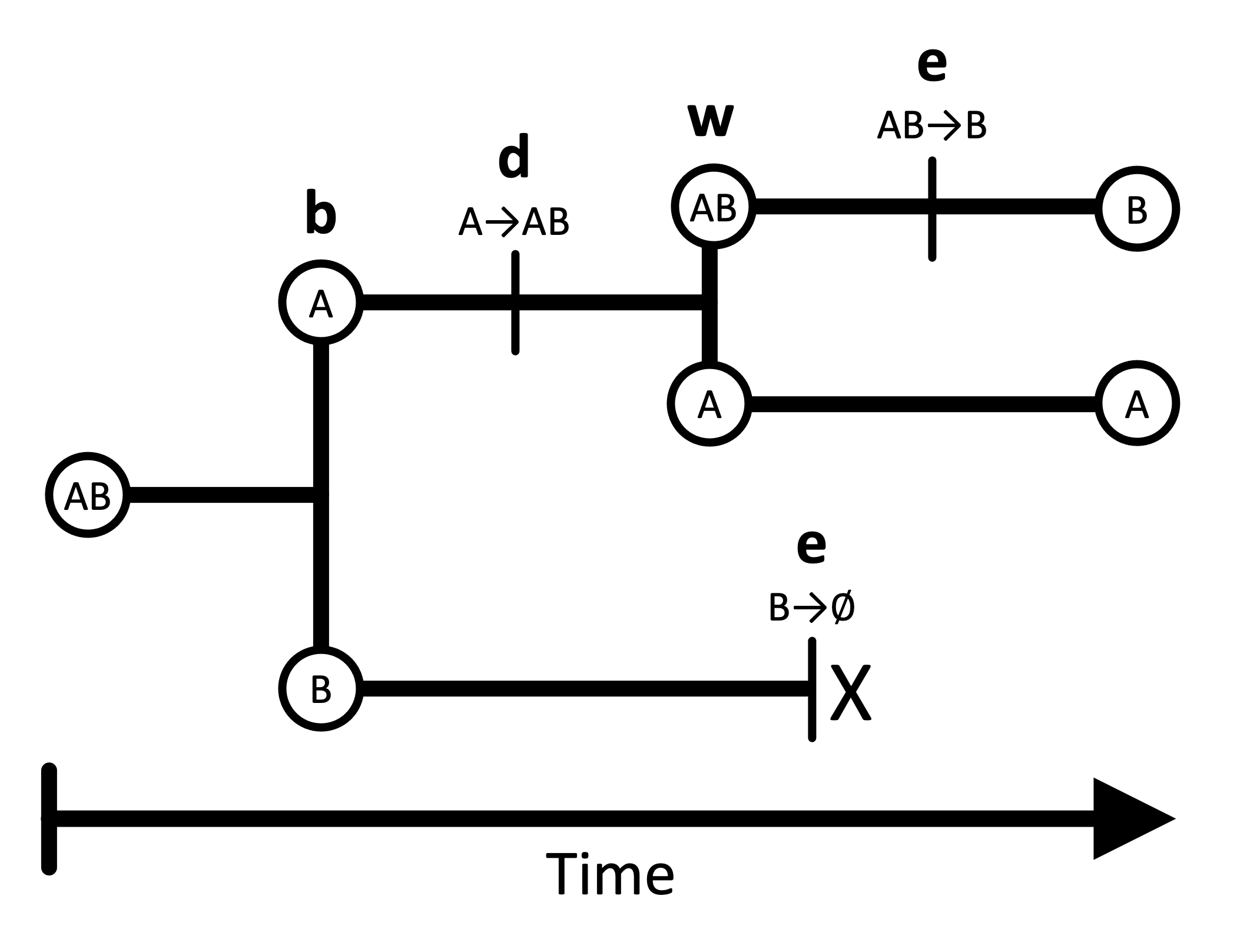

Los linajes pueden dividirse y cambiar de estado a lo largo del tiempo evolutivo mediante cuatro procesos fundamentales:
Especiación entre regiones (b).- Este evento ocurre cuando una especie con un rango amplio (por ejemplo, AB) se divide en dos especies, cada una ocupando una sola de las regiones. Por ejemplo, el ancestro con rango AB se divide en especies hijas con rangos A y B. Este proceso es simétrico: la separación entre A y B es equivalente a la separación entre B y A.
Dispersión entre regiones (d).- La dispersión permite que una especie expanda su rango geográfico hacia una nueva región. La tasa de expansión es la suma de las tasas de dispersión entre cada par de regiones. Por ejemplo, una especie con rango A que se dispersa hacia B terminará con rango AB.
Especiación dentro de una región (w).- Este evento genera dos linajes hijos, donde uno hereda todo el rango ancestral (que puede ser una o más regiones), y el otro hereda una sola región del rango ancestral. Por ejemplo, si la especie ancestral tenía el rango AB, una hija podría conservar AB, mientras que la otra tendría A.
Extinción local (extirpación) (e).- La extinción hace que una especie pierda una región de su rango geográfico. Por ejemplo, una especie con rango AB puede extinguirse en la región A, quedando con rango B.
La especiación dentro de una región y la especiación entre regiones son procesos cladogenéticos que generan nuevos linajes filogenéticos. Estos eventos pueden resultar en especies hijas que ocupan rangos diferentes al de la especie ancestral.
La extinción y la dispersión, en cambio, son procesos anagenéticos que ocurren a lo largo de las ramas del árbol filogenético. La extinción y la especiación dentro de regiones ocurren en una sola región, mientras que la dispersión y la especiación entre regiones involucran dos o más regiones.
⚠️ Nota: El modelo estándar de GeoSSE no permite otros tipos de eventos evolutivos. Por ejemplo, no se permite que una especie ancestral con un rango amplio produzca dos hijas que ambas conserven el rango completo. Además, GeoSSE solo permite que ocurra un único evento por instante de tiempo.

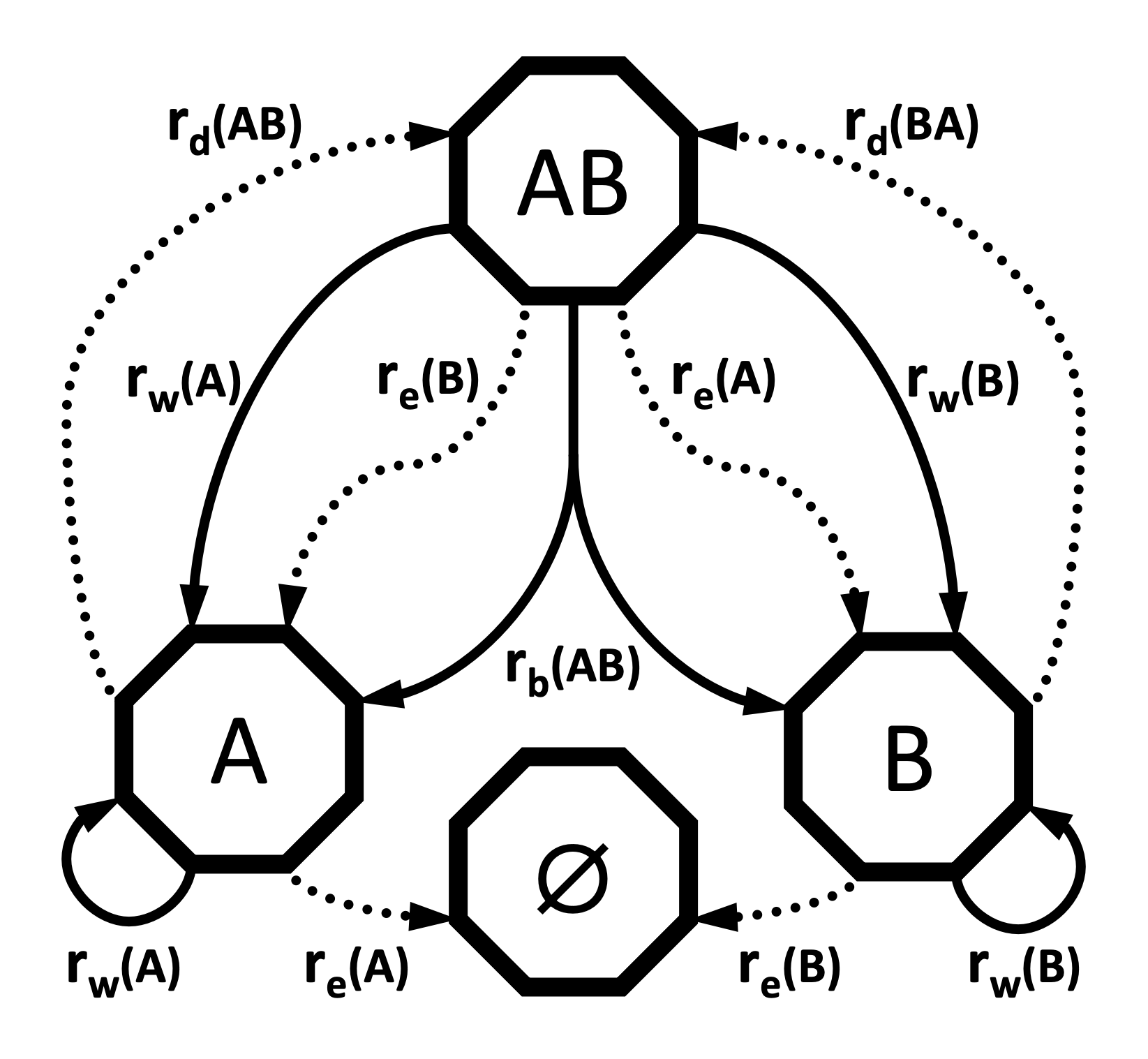

El diagrama de transición del modelo GeoSSE para dos regiones resume los cuatro procesos fundamentales:
Este diagrama permite visualizar primero qué puede ocurrir con un linaje. A continuación veremos cómo se parametrizan esas posibilidades en RevBayes.
El modelo GeoSSE considera cuatro familias de tasas elementales:
rw: especiación dentro de una región.re: extinción local o extirpación.rb: especiación entre regiones.rd: dispersión entre regiones.Aquí hablamos únicamente de cómo se organizan las tasas elementales por región o por pares de regiones. Más adelante, RevBayes utilizará estas tasas para construir estructuras de nivel superior como Q_bg, clado_map, lambda y omega.
En este ejemplo tenemos dos regiones geográficas:
Regiones
A Bpero tres posibles estados de distribución para un linaje:
A B AB
10 01 11Es importante distinguir ambos niveles:
rwLa tasa rw está asociada a una región individual.
Para dos regiones tenemos:
rw(A)
rw(B)Por ejemplo:
A
│
●
/ \
A A
rw(A)y:
B
│
●
/ \
B B
rw(B)Si el ancestro ocupa ambas regiones, una especiación dentro de una región también puede producir:
AB
│
●
/ \
A ABo:
AB
│
●
/ \
B ABComo necesitamos una tasa por región, rw se organiza como un vector:
\[ r_w= \begin{pmatrix} r_w(A)\\ r_w(B) \end{pmatrix}. \]
reLa tasa re también está asociada a una región individual, porque representa la pérdida de esa región del rango de una especie.
AB ── pérdida de A ──> B
re(A)
AB ── pérdida de B ──> A
re(B)Si la especie ocupa una sola región, perderla implica la extinción completa del linaje:
A ── re(A) ──> extinción
B ── re(B) ──> extinciónPor ello re también se organiza como un vector:
\[ r_e= \begin{pmatrix} r_e(A)\\ r_e(B) \end{pmatrix}. \]
rbLa especiación entre regiones involucra un par de regiones:
AB
│
●
/ \
A B
rb(A,B)En este caso no existe una dirección: separar A de B representa el mismo evento que separar B de A. Por ello:
\[ r_b(A,B)=r_b(B,A). \]
rb se organiza como una matriz simétrica entre regiones:
\[ r_b= \begin{pmatrix} 0 & b_{AB}\\ b_{AB} & 0 \end{pmatrix}. \]
rdLa dispersión también involucra dos regiones, pero ahora existe una dirección:
A ────────> AB
d(A,B)frente a:
B ────────> AB
d(B,A)Las dos direcciones pueden tener tasas distintas:
\[ r_d(A,B)\neq r_d(B,A). \]
Por ello rd se organiza como una matriz dirigida entre regiones:
\[ r_d= \begin{pmatrix} 0 & d_{AB}\\ d_{BA} & 0 \end{pmatrix}. \]
| Proceso | Ejemplo | Depende de | Organización elemental |
|---|---|---|---|
Especiación dentro de región (rw) |
A → A + A |
una región | vector por región |
Extirpación (re) |
AB → B por pérdida de A |
una región | vector por región |
Especiación entre regiones (rb) |
AB → A + B |
par de regiones sin dirección | matriz simétrica entre regiones |
Dispersión (rd) |
A → AB por dispersión A→B |
origen y destino | matriz dirigida entre regiones |
En forma esquemática:
UNA REGIÓN
│
├── rw
└── re
DOS REGIONES
│
├── rb par A-B, sin dirección
└── rd A→B o B→A, con direcciónLa clasificación anterior describe solamente cómo están organizadas rw, re, rb y rd.
Después, RevBayes transforma y combina esas tasas:
TASAS ELEMENTALES
│
├── re + rd
│ │
│ ▼
│ Q_bg
│ matriz de transición
│ entre estados A, B y AB
│
└── rw + rb
│
▼
clado_map
mapa de eventos de
especiación
│
├── lambda
│ vector de tasas
│ totales por estado
│
└── omega
probabilidades de
resultados cladogenéticosPor lo tanto, que re sea un vector y rd una matriz no significa que el componente anagenético completo sea un vector o una matriz del mismo tipo. Ambos se combinan para construir Q_bg, que opera sobre los estados de distribución A, B y AB.
De manera análoga, rw y rb alimentan clado_map, del cual se derivan posteriormente lambda y omega.
El modelo GeoSSE forma parte de una clase más amplia de modelos conocidos como modelos SSE (State-dependent Speciation and Extinction). Estos modelos permiten que el estado de un carácter discreto influya en las tasas de especiación, extinción y transición entre estados.
Otros ejemplos importantes incluyen:
GeoSSE es un caso especial de ClaSSE, estructurado y parametrizado para escenarios biogeográficos.
En esta práctica utilizaremos como ejemplo al género Kadua, distribuido en las islas de Hawái, considerando dos regiones:
La práctica se realizará en un servidor GNU/Linux. Durante la clase se proporcionarán el usuario, contraseña y dirección del servidor.
Desde una terminal:
ssh usuario@servidorLos archivos de datos y el script de la práctica se encuentran en:
/srv/scratch_sda/GeoSSE/sharedPodemos revisarlos con:
ls /srv/scratch_sda/GeoSSE/sharedDeberás observar al menos:
geosse.Rev
kadua_range_n2.nex
kadua.trePara esta práctica utilizaremos una imagen de Apptainer/SIF preparada específicamente con:
x86_64La imagen utilizada en esta práctica fue publicada en Docker Hub:
ccervantess/revbayes:1.4.1-tensorphylo-avx2
Para esta práctica no es necesario descargar la imagen, porque ya se encuentra disponible en el servidor en:
/srv/scratch_sda/GeoSSE/shared/rb_tp_1.4.1.sifPor lo tanto, todos los usuarios ejecutarán directamente la misma imagen compartida.
Si se desea utilizar la imagen en otro servidor o computadora con Apptainer, puede descargarse desde Docker Hub con:
apptainer pull \
rb_1.4.1_tensorphylo_avx2.sif \
oras://docker.io/ccervantess/revbayes:1.4.1-tensorphylo-avx2Podemos comprobar que RevBayes funciona con:
apptainer exec \
/srv/scratch_sda/GeoSSE/shared/rb_tp_1.4.1.sif \
rb --versionLa salida deberá indicar:
RevBayes version (1.4.1)La estructura general del comando es:
apptainer exec IMAGEN.sif PROGRAMA ARGUMENTOSPodemos iniciar RevBayes de manera interactiva utilizando directamente la imagen compartida:
apptainer exec \
/srv/scratch_sda/GeoSSE/shared/rb_tp_1.4.1.sif \
rbDentro de RevBayes cargamos el plugin:
loadPlugin("TensorPhylo", "/.plugins")TensorPhylo está instalado dentro de la imagen como:
/.plugins/libTensorPhylo.soSi el plugin carga correctamente, RevBayes regresará al prompt >.
Podemos comprobar que una de las funciones proporcionadas por TensorPhylo está disponible:
help("dnGLHBDSP")Para salir de RevBayes:
q()Para ejecutar el análisis necesitamos únicamente dos archivos de datos:
kadua.tre: árbol filogenético calibrado.kadua_range_n2.nex: matriz de presencia/ausencia por región.Podemos revisar el árbol con:
head /srv/scratch_sda/GeoSSE/shared/kadua.treEstá escrito en formato Newick y contiene las relaciones filogenéticas y longitudes de rama.
Podemos revisar la matriz con:
cat /srv/scratch_sda/GeoSSE/shared/kadua_range_n2.nexCada fila corresponde a una especie y cada columna a una región.
Para dos regiones:
| Rango | Vector | Interpretación |
|---|---|---|
| A | 10 |
presente solo en A |
| B | 01 |
presente solo en B |
| AB | 11 |
presente en ambas |
El rango vacío 00 no se considera, por lo que con dos regiones tenemos:
[ 2^2 - 1 = 3 ]
rangos posibles.
Primero crearemos una carpeta de trabajo en nuestro home:
mkdir -p ~/GeoSSE/data
mkdir -p ~/GeoSSE/outputAhora copiamos los dos archivos de entrada:
cp /srv/scratch_sda/GeoSSE/shared/kadua.tre ~/GeoSSE/data/
cp /srv/scratch_sda/GeoSSE/shared/kadua_range_n2.nex ~/GeoSSE/data/También podemos copiar el script completo para ejecutarlo al final:
cp /srv/scratch_sda/GeoSSE/shared/geosse.Rev ~/GeoSSE/Entramos al directorio:
cd ~/GeoSSELa estructura será:
GeoSSE/
├── data/
│ ├── kadua.tre
│ └── kadua_range_n2.nex
├── output/
└── geosse.RevloadPlugin("TensorPhylo", "/.plugins")# FILESYSTEM
fp = "./"
dat_fp = fp + "data/"
out_fp = fp + "output/"
bg_fn = dat_fp + "kadua_range_n2.nex"
phy_fn = dat_fp + "kadua.tre"
lbl_fn = out_fp + "kadua_range_label.txt"bg_fn y phy_fn son los archivos de entrada.
lbl_fn será un archivo de salida generado por el propio análisis.
# PHYLOGENETIC DATA
phy <- readTrees(phy_fn)[1]
tree_height <- phy.rootAge()
taxa = phy.taxa()
num_taxa = taxa.size()phy: árbol filogenético.tree_height: edad de la raíz.taxa: nombres de los taxones.num_taxa: número de taxones.# BIOGEOGRAPHIC DATA
bg_01 = readDiscreteCharacterData(bg_fn)
bg_01.show()Los datos originales están codificados como presencia/ausencia por región.
num_regions = bg_01.nchar()
num_ranges = abs(2^num_regions - 1)
num_pairs = num_regions^2 - num_regionsCon dos regiones:
num_regions = 2
num_ranges = 3
num_pairs = 2Ahora transformamos la matriz binaria al formato requerido por GeoSSE:
bg_dat = formatDiscreteCharacterData(
bg_01,
format="GeoSSE",
numStates=num_ranges
)En el código, cada familia de tasas se construye en dos pasos:
rho_x define la escala general del proceso.m_x distribuye esa escala entre regiones o pares de regiones.El producto genera las tasas utilizadas por el modelo:
\[ r_x = \rho_x m_x. \]
Por ejemplo, si rho_w = 0.2 y m_w = [1.4, 0.6], entonces:
r_w = [0.28, 0.12]rho
rho_w, rho_e, rho_b y rho_d son parámetros de tasas evolutivas.
En cambio, el argumento rho=1 de dnGLHBDSP(...) representa la fracción de muestreo taxonómico. En esta práctica, rho=1 supone muestreo completo.
Los valores mostrados inmediatamente después de definir una variable con ~ son valores iniciales de la cadena, no estimaciones posteriores.
# WITHIN-REGION SPECIATION
rho_w ~ dnExp(1)
m_w_simplex ~ dnDirichlet(rep(1, num_regions))
m_w := m_w_simplex * num_regions
r_w := rho_w * m_wAquí rho_w define la escala general de la especiación dentro de regiones y m_w reparte esa escala entre A y B. El resultado r_w contiene una tasa para cada región.
# EXTINCTION
rho_e ~ dnExp(1)
m_e_simplex ~ dnDirichlet(rep(1, num_regions))
m_e := m_e_simplex * num_regions
r_e := rho_e * m_eAhora definimos la tasa de extinción completa del linaje para cada rango:
for (i in 1:num_ranges) {
mu[i] <- 0.0
if (i <= num_regions) {
mu[i] := r_e[i]
}
}Aquí conviene distinguir dos niveles:
r_e describe la pérdida de una región.mu contiene la tasa de extinción completa del linaje para cada estado.Por eso, para un rango amplio como AB, mu=0: perder solo A o solo B no elimina al linaje, sino que produce una transición de rango que será representada en Q_bg.
# BETWEEN-REGION SPECIATION
rho_b ~ dnExp(1)
m_b_simplex ~ dnDirichlet(rep(1, num_pairs/2))
m_b_idx = 1
for (i in 1:num_regions) {
m_b[i][i] <- 0.0
for (j in 1:num_regions) {
if (i < j) {
m_b[i][j] := abs(
m_b_simplex[m_b_idx] * num_pairs
)
m_b[j][i] := abs(
m_b_simplex[m_b_idx] * num_pairs
)
m_b_idx += 1
}
r_b[i][j] := rho_b * m_b[i][j]
}
}La especiación entre regiones es simétrica:
[ b_{A,B}=b_{B,A} ]
m_b_simplex contiene un peso por par no ordenado de regiones. Con dos regiones solo existe el par A-B, por lo que tiene una sola componente.
El condicional if (i < j) evita contar dos veces el mismo par y asigna el mismo valor a:
m_b[A][B]
m_b[B][A]m_b_idx es únicamente un contador para recorrer esos pesos; no es un parámetro estimado por la MCMC.
# DISPERSAL
rho_d ~ dnExp(1)
m_d_simplex ~ dnDirichlet(rep(1, num_pairs))
m_d_idx = 1
for (i in 1:num_regions) {
m_d[i][i] <- 0.0
for (j in 1:num_regions) {
if (i != j) {
m_d[i][j] := abs(
m_d_simplex[m_d_idx++] * num_pairs
)
}
r_d[i][j] := rho_d * m_d[i][j]
}
}A diferencia de la especiación entre regiones, la dispersión puede ser asimétrica:
[ d_{A,B} d_{B,A} ]
En dispersión se recorren pares dirigidos: A → B y B → A. Por eso m_d_simplex contiene un peso para cada dirección. m_d_idx++ usa el elemento actual y después avanza al siguiente.
Hasta aquí hemos definido tasas por región o por pares de regiones. A partir de este punto, RevBayes las combina para trabajar directamente con los estados de distribución A, B y AB.
Q_bg: matriz de transición anagenética# ANAGENETIC RATE MATRIX
Q_bg := fnBiogeographyRateMatrix(
dispersalRates=r_d,
extirpationRates=r_e,
maxRangeSize=num_regions
)Q_bg combina r_d y r_e en una matriz de transición entre estados de distribución. En nuestro ejemplo, esos estados son A, B y AB. Por tanto, Q_bg ya no está organizada simplemente por regiones A y B, sino por los tres estados posibles del rango.
Podemos revisar cómo RevBayes representa los rangos:
Q_bg.getStateDescriptions()[1]
Q_bg.getStateDescriptions()[2]
Q_bg.getStateDescriptions()[3]Para dos regiones esperamos:
10
01
11Por ejemplo, Q_bg permite transiciones como A → AB por dispersión o AB → A por extirpación en B. Los eventos de los nodos se especifican por separado mediante clado_map.
clado_map: eventos cladogenéticos# CLADOGENETIC RATE MATRIX
clado_map := fnBiogeographyCladoEventsBD(
speciation_rates=[rho_w,rho_b],
within_region_features=m_w,
between_region_features=m_b,
max_range_size=num_regions,
max_subrange_split_size=num_regions
)clado_map combina la información de rw y rb para enumerar los resultados de especiación permitidos para cada estado ancestral. Conceptualmente, cada evento depende de un estado ancestral y de los estados de sus dos descendientes.
De aquí obtenemos:
lambda := clado_map.getSpeciationRateSumPerState()
omega := clado_map.getCladogeneticProbabilityMatrix()lambda: tasa total de especiación para cada estado ancestral.omega: probabilidades relativas de los distintos resultados cladogenéticos, dado que ocurre una especiación.clado_map, lambda y omegaLa función fnBiogeographyCladoEventsBD(...) construye un mapa de eventos de especiación permitidos y sus tasas, no una lista de eventos históricos que ya hayan ocurrido. Sus argumentos cumplen funciones distintas:
| Argumento | ¿Qué controla? |
|---|---|
speciation_rates=[rho_w,rho_b] |
Escalas base de especiación dentro de regiones y entre regiones |
within_region_features=m_w |
Heterogeneidad de especiación dentro de regiones |
between_region_features=m_b |
Heterogeneidad de separación entre pares de regiones |
max_range_size=num_regions |
Tamaño máximo del rango ancestral representado |
max_subrange_split_size=num_regions |
Tamaño máximo de subrangos descendientes admitidos por la función |
# PI
pi_base <- rep(1, num_ranges)
pi <- simplex(pi_base)Con esto asignamos la misma probabilidad inicial a todos los rangos posibles.
# TREE
timetree ~ dnGLHBDSP(
rootAge = tree_height,
lambda = lambda,
mu = mu,
eta = Q_bg,
omega = omega,
pi = pi,
rho = 1,
condition = "time",
taxa = taxa,
nStates = num_ranges,
nProc = 4
)Ahora fijamos el modelo a nuestros datos observados:
timetree.clamp(phy)
timetree.clampCharData(bg_dat)El análisis combina: Q_bg, que describe cambios anagenéticos de rango; lambda, que define las tasas totales de especiación; omega, que define cómo se distribuyen los resultados cladogenéticos; y mu, que participa en la extinción completa de linajes. timetree.clamp(phy) fija la filogenia observada, mientras timetree.clampCharData(bg_dat) fija los rangos observados en las puntas.
En el argumento rho=1 de dnGLHBDSP sí hablamos de una fracción de muestreo taxonómico de 100 % bajo el supuesto del ejercicio; no debe confundirse con las variables rho_w, rho_e, rho_b y rho_d de tasas base.
# MCMC SETUP
n_gen = 1000
n_burn = 100
printgen = 10Nota: Esta MCMC es corta y se utiliza únicamente con fines de práctica.
# MCMC MOVES
mv = VectorMoves()
mvi = 1
mv[mvi++] = mvScale(rho_w, weight=1)
mv[mvi++] = mvScale(rho_e, weight=1)
mv[mvi++] = mvScale(rho_b, weight=1)
mv[mvi++] = mvScale(rho_d, weight=1)
mv[mvi++] = mvSimplex(m_e_simplex, weight=m_e.size())
mv[mvi++] = mvSimplex(m_w_simplex, weight=m_w.size())
# Con dos regiones, m_b_simplex tiene una sola componente [1],
# por lo que no presenta grados de libertad para proponer cambios.
if (m_b_simplex.size() > 1) {
mv[mvi++] = mvSimplex(m_b_simplex, weight=m_b_simplex.size())
}
mv[mvi++] = mvSimplex(m_d_simplex, weight=m_d_simplex.size())La expresión:
mv[mvi++]usa el valor actual de mvi como índice y después aumenta mvi en uno.
# MCMC MONITORS
mn = VectorMonitors()
mni = 1
mn[mni++] = mnScreen(
printgen=printgen
)
mn[mni++] = mnModel(
printgen=printgen,
filename=out_fp + "model.log"
)
mn[mni++] = mnJointConditionalAncestralState(
glhbdsp=timetree,
tree=timetree,
printgen=printgen,
withTips=true,
withStartStates=true,
type="NaturalNumbers",
filename=out_fp + "states.log"
)
mn[mni++] = mnStochasticCharacterMap(
glhbdsp=timetree,
printgen=printgen,
filename=out_fp + "stoch.log"
)De manera análoga:
mn[mni++]usa el índice actual de mni y luego lo incrementa.
# STATE LABELS
write(
"index,range\n",
file=lbl_fn
)
state_labels = Q_bg.getStateDescriptions()
for (i in 1:state_labels.size()) {
write(
(i-1),
",",
state_labels[i],
"\n",
file=lbl_fn,
append=true,
separator=""
)
}Este bloque genera automáticamente:
output/kadua_range_label.txtcon una estructura como:
index,range
0,10
1,01
2,11Por lo tanto, este archivo no es un dato de entrada.
# MCMC START
mdl = model(m_w)
ch = mcmc(
mv,
mn,
mdl
)
ch.burnin(
n_burn,
tuningInterval=50
)
ch.run(n_gen)# ANCESTRAL STATES
f_burn = 0.2
x_stoch = readAncestralStateTrace(
file=out_fp + "stoch.log"
)
x_states = readAncestralStateTrace(
file=out_fp + "states.log"
)Resumimos los mapas de caracteres:
summarizeCharacterMaps(
x_stoch,
timetree,
file=out_fp + "events.tsv",
burnin=f_burn
)Y generamos el árbol con la reconstrucción ancestral:
state_tree = ancestralStateTree(
tree=timetree,
ancestral_state_trace_vector=x_states,
include_start_states=true,
file=out_fp + "ase.tre",
summary_statistic="MAP",
reconstruction="marginal",
burnin=f_burn,
nStates=num_ranges,
site=1
)
writeNexus(
state_tree,
filename=out_fp + "ase.tre"
)
print("DONE")
q()Desde ~/GeoSSE:
apptainer exec \
/srv/scratch_sda/GeoSSE/shared/rb_tp_1.4.1.sif \
rb geosse.RevAl terminar podemos revisar:
ls -lh output/Deberán aparecer archivos como:
model.log
states.log
stoch.log
events.tsv
ase.tre
kadua_range_label.txtLos resultados permanecen en el servidor dentro de:
~/GeoSSE/output/Para descargarlos utilizaremos scp.
Importante: este comando debe ejecutarse desde una terminal de nuestra computadora, no desde la sesión SSH del servidor.
Para descargar todo el directorio:
scp -r usuario@servidor:~/GeoSSE/output ./GeoSSE_outputLa estructura general es:
scp -r origen destinoPara descargar un solo archivo, por ejemplo:
scp usuario@servidor:~/GeoSSE/output/ase.tre .El punto . significa el directorio actual de nuestra computadora.

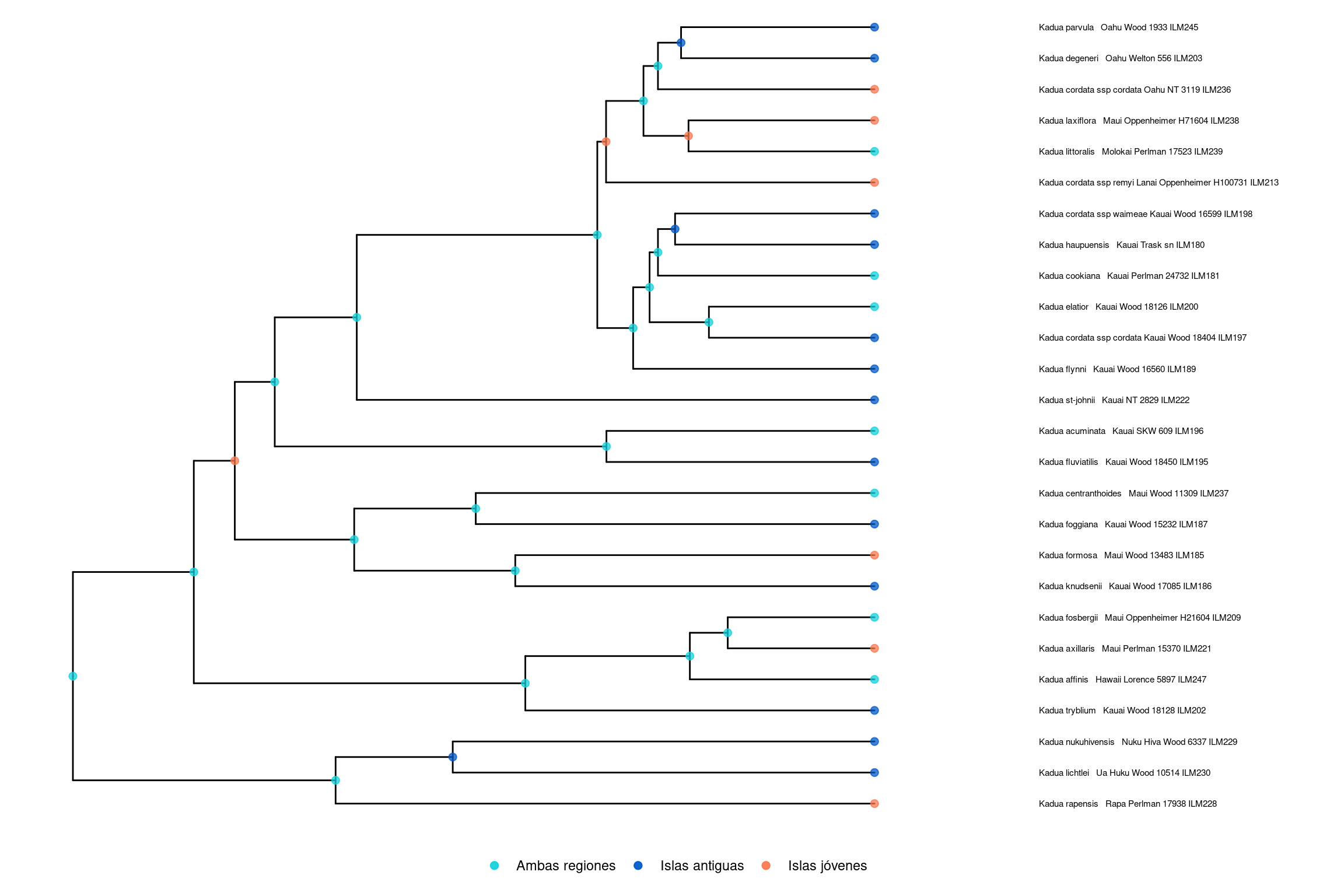

Una vez descargado ase.tre, podemos visualizarlo con RevGadgets.
library(RevGadgets)
library(ggplot2)
tree_file <- "../docs/u2_PatBio/geosse/out/ase.tre"
states <- processAncStates(
tree_file,
state_labels = c(
"0" = "Islas antiguas",
"1" = "Islas jóvenes",
"2" = "Ambas regiones"
)
)
plotAncStatesMAP(
t = states,
node_size = 2,
node_size_as = NULL
) +
ggplot2::theme(
legend.position = "bottom",
legend.title = element_blank()
)
