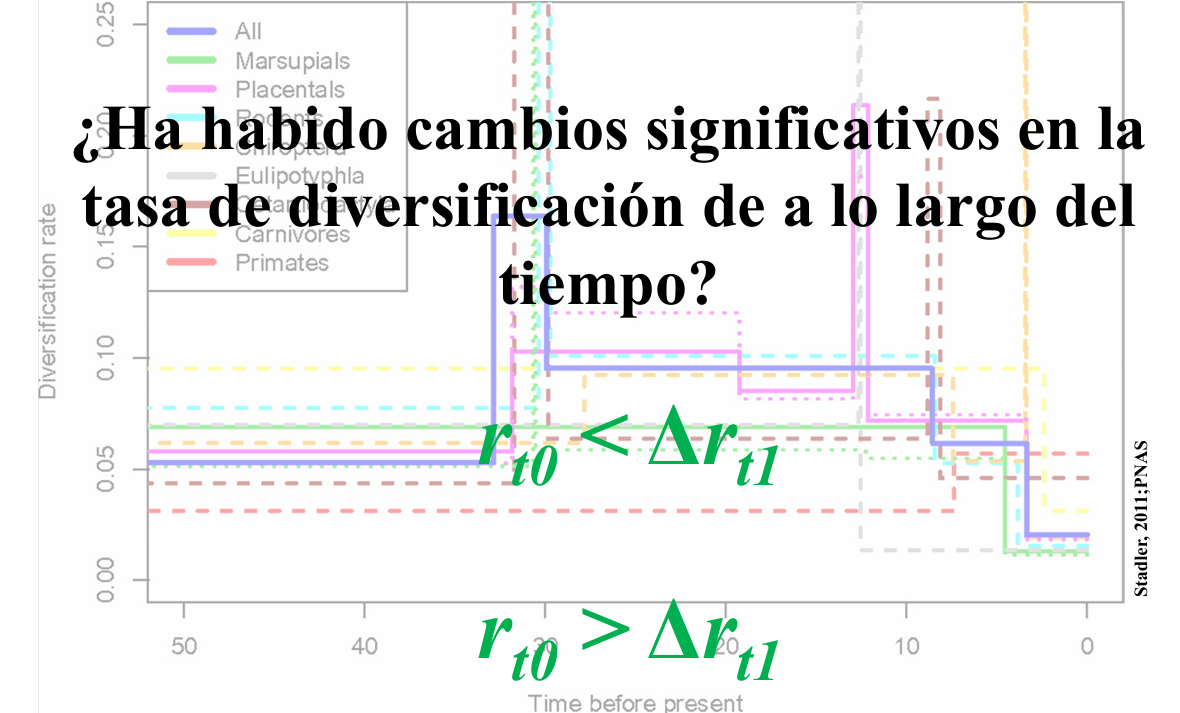

Haz clic en la imagen para ver el PDF de la presentación
En estudios filogenéticos, los modelos de nacimiento-muerte (birth-death models) permiten inferir cómo han cambiado las tasas de diversificación (\(\lambda\)) y extinción (\(\mu\)) a lo largo del tiempo. Sin embargo, estas tasas no son siempre constantes. Diversos eventos evolutivos, como la aparición de nuevas adaptaciones o cambios ambientales, pueden causar variaciones en la dinámica de diversificación de un linaje.
El paquete TreePar permite ajustar modelos de diversificación con cambios en la tasa mediante la función bd.shifts.optim(). Esta función estima la mejor combinación de tasas de diversificación y extinción en diferentes periodos de tiempo, según la estructura de una filogenia dada.
# Cargar las librerías necesarias
library(ape)
library(TreePar)
library(tidyverse)
library(ggtree)
# Cargar el árbol desde un archivo Nexus
tree <- read.nexus("../docs/u1_PatDiv/subarbol_ingroup.nex")

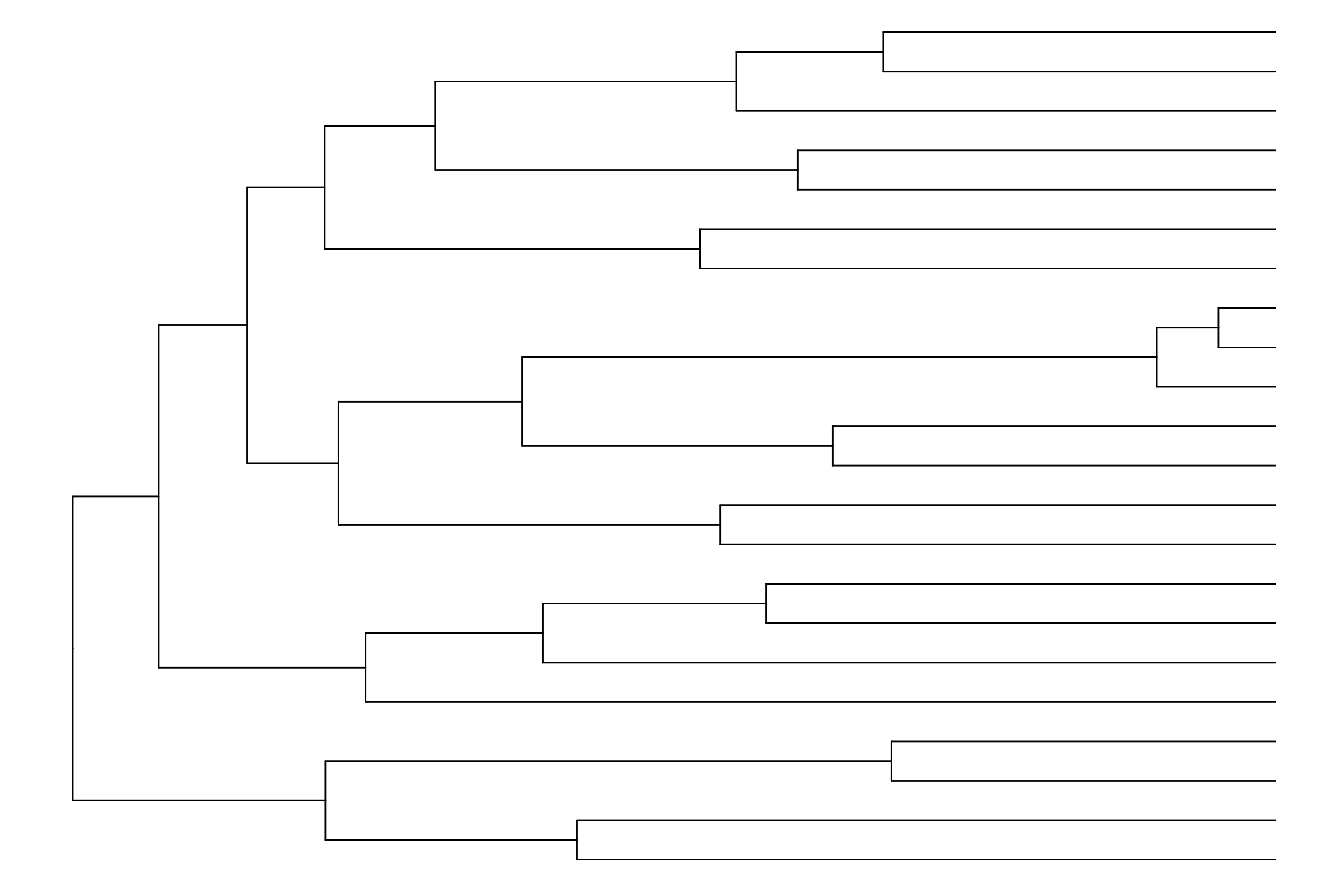

# Visualizar el árbol
ggtree(tree) + theme_tree()
Extraeremos y ordenaremos los tiempos de diversificación (tiempos de ramificación) del árbol:
# Obtener y ordenar los tiempos de especiación
# La función getx() extrae los tiempos de ramificación del árbol.
times <- sort(getx(tree), decreasing = TRUE) # sort() ordena los tiempos en orden descendente.
times <- unname(times) # elimina los nombres de los elementos del vector para simplificar su manipulación.
print(times) [1] 19.5829128 18.1869690 16.7465168 15.4799329 15.4702670 15.2568969
[7] 14.8167040 13.6855239 12.2625233 11.9306405 11.3703192 9.3733686
[13] 9.0410043 8.7813081 8.2912126 7.7803338 7.2101697 6.3883760
[19] 6.2512423 1.9309798 0.9252293Definiremos los parámetros necesarios para el análisis de cambios en las tasas de diversificación:
rho <- 22/26 # Proporción de especies muestreadas (22 de 26 especies)
grid <- 0.2 # Tamaño de la grilla de búsqueda de cambios de tasa (en millones de años)
start <- min(times) # Tiempo inicial para la búsqueda de cambios de tasa
end <- max(times) # Tiempo final para la búsqueda de cambios de tasaresbd <- bd.shifts.optim(times, rho, grid, start, end)[1] "startest"
[1] "test"resbd[[2]] [[1]]
[1] 7.002138e+01 3.102841e-07 8.909817e-02| Índice | Parámetro estimado | Descripción |
|---|---|---|
| 1 | 70.02138 | −logL (negative log-likelihood) del modelo |
| 2 | \(3.10 \times 10^{-7}\) | Turnover (\(\epsilon = \mu/\lambda\)) |
| 3 | 0.08910 | Diversificación neta (\(r = \lambda - \mu\)) |
Aquí probamos un modelo en el que la tasa cambia en un tiempo \(t_{1}\)
| Parámetro | Significado |
|---|---|
time |
Tiempos de ramificación (branching/speciation times) del árbol. |
c(rho, 1) |
rho indica que se ha muestreado el 80 % de las especies actuales. El segundo valor, 1, corresponde al evento/cambio considerado en el pasado. |
grid |
Intervalo de discretización del tiempo |
start, end |
Rango de tiempo para el análisis |
ME=FALSE |
No se consideran eventos de extinción masiva |
survival=1 |
La verosimilitud se condiciona a la supervivencia del proceso; específicamente, a la supervivencia de los dos linajes existentes en la raíz. |
esoneshift
resoneshift <- bd.shifts.optim(times, c(rho, 1), grid, start, end, ME=FALSE, survival=1)
resoneshift[[2]][[2]] # Verosimilitud del modelo con un cambio en la tasa[1] 6.295893e+01 9.952613e-01 8.527988e-02 1.001768e-04 1.594866e-01
[6] 6.125229e+00Interpretación
| Índice | Parámetro estimado | Descripción |
|---|---|---|
| 1 | 62.95893 | −logL (negative log-likelihood) del modelo. Valores menores indican mejor ajuste. |
| 2 | 0.99526 | Turnover antes del cambio (\(\epsilon_0\)) |
| 3 | 0.08528 | Turnover después del cambio (\(\epsilon_1\)) |
| 4 | 0.00010 | Diversificación antes del cambio (\(r_0\)) |
| 5 | 0.15949 | Diversificación después del cambio (\(r_1\)) |
| 6 | 6.12523 | tiempo del cambio |

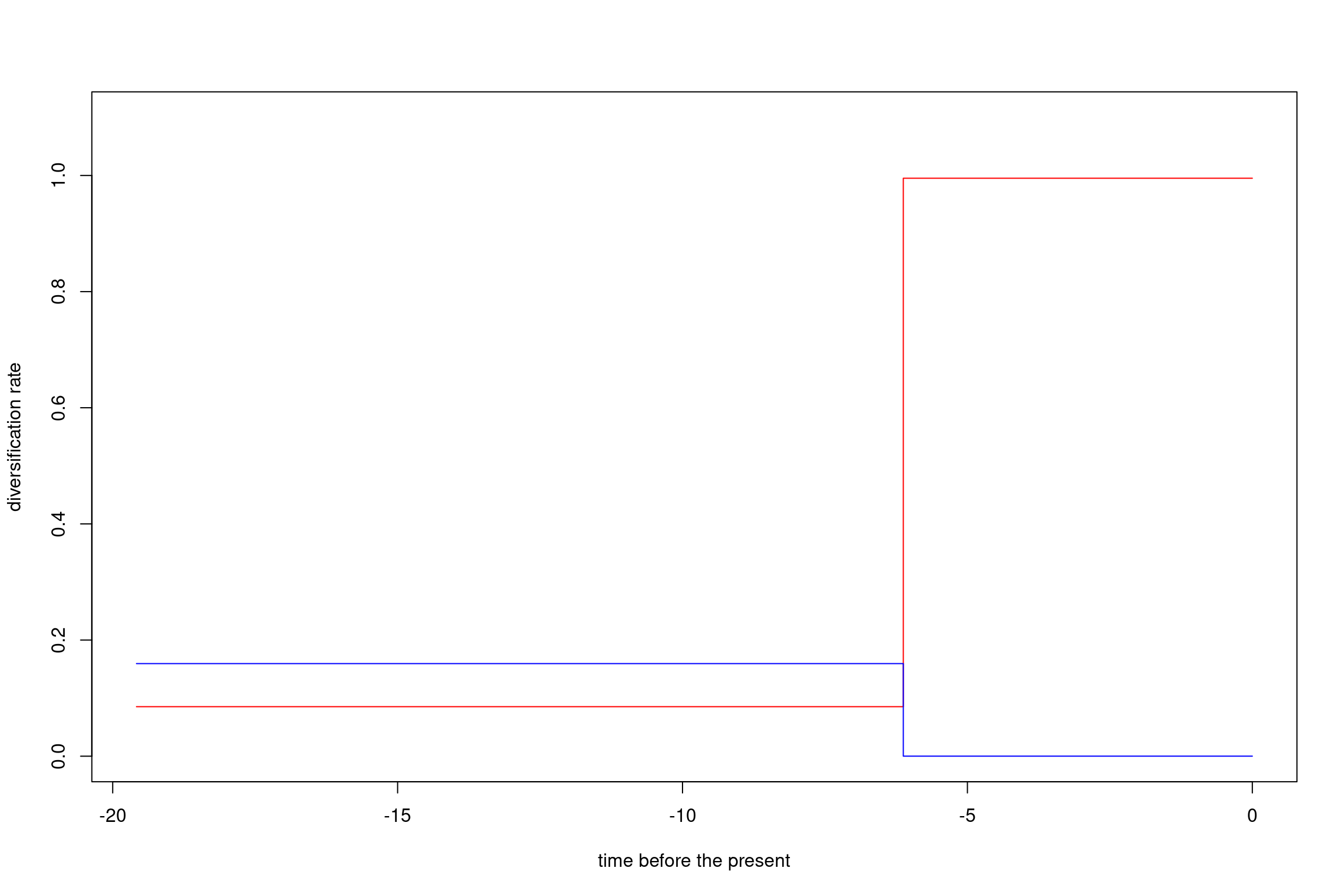

Graficar el modelo con un cambio en la tasa
bd.shifts.plot(list(resoneshift[[2]]), shifts = 1, timemax = max(times), ratemin = 0, ratemax = 1.1, plotturnover = TRUE)
restwoshift <- bd.shifts.optim(times, c(0.8,1,1), grid, start, end, ME=FALSE, survival=1)
restwoshift[[2]][[3]][1] 6.045200e+01 7.427444e-08 1.840255e-02 1.040200e+00 2.028774e-02
[6] 1.244237e-01 -2.968324e-02 6.125229e+00 1.472523e+01Interpretación
| Índice | Parámetro estimado | Descripción |
|---|---|---|
| 1 | 60.45200 | −logL (negative log-likelihood) del modelo. Valores menores indican mejor ajuste. |
| 2 | \(7.43 \times 10^{-8}\) | Turnover antes del primer cambio (\(\epsilon_0 = \mu_0/\lambda_0\)) |
| 3 | 0.01840 | Turnover entre el primer y el segundo cambio (\(\epsilon_1 = \mu_1/\lambda_1\)) |
| 4 | 1.04020 | Turnover después del segundo cambio (\(\epsilon_2 = \mu_2/\lambda_2\)) |
| 5 | 0.02028 | Diversificación neta antes del primer cambio (\(r_0 = \lambda_0 - \mu_0\)) |
| 6 | 0.12442 | Diversificación neta entre el primer y el segundo cambio (\(r_1 = \lambda_1 - \mu_1\)) |
| 7 | -0.02968 | Diversificación neta después del segundo cambio (\(r_2 = \lambda_2 - \mu_2\)) |
| 8 | 6.12523 | Tiempo del primer cambio (\(t_1\)) |
| 9 | 14.72523 | Tiempo del segundo cambio (\(t_2\)) |

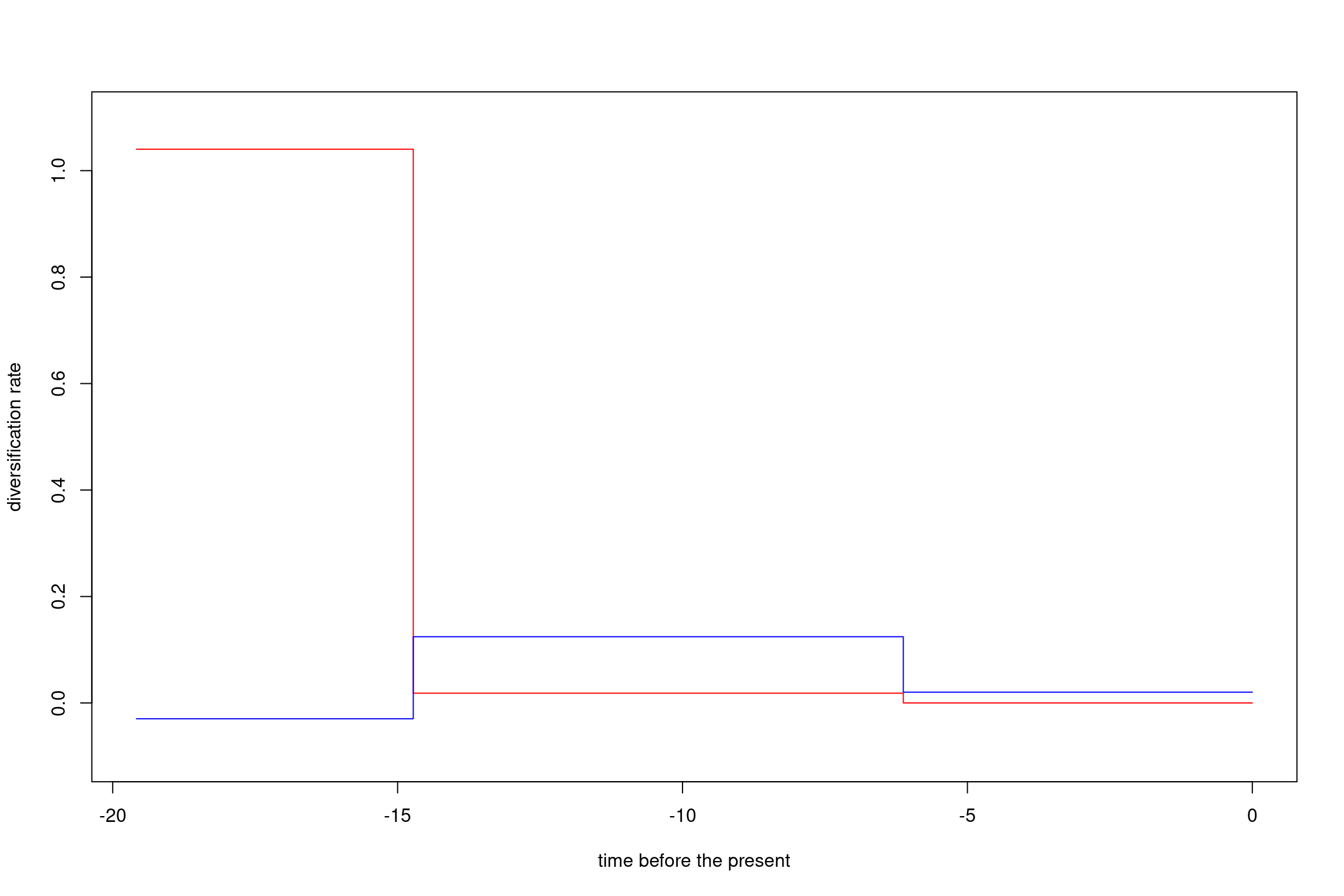

Graficar el modelo con dos cambio en la tasa
bd.shifts.plot(list(restwoshift[[2]]), shifts = 2, timemax = max(times), ratemin = -0.1, ratemax = 1.1, plotturnover = TRUE)
Opcion con ggtree y ggplot
library(ggplot2)
library(ggtree)
library(tidyr)
library(patchwork)
# Extraer resultados de restwoshift[[2]]
resultados <- restwoshift[[2]][[3]]
# Crear el gráfico del árbol con `ggtree`
p_tree <- ggtree(tree) +
theme_tree() +
theme(plot.background = element_blank())
# Crear el data frame con los valores obtenidos
df_prueba <- data.frame(
turnover = c(resultados[2], resultados[2], resultados[3], resultados[4]),
r = c(resultados[5], resultados[5], resultados[6], resultados[7]),
tiempo = c(start, resultados[8], resultados[9], end) # Tiempo en sentido inverso (del pasado al presente)
)
# Transformar datos al formato largo para ggplot2
df_long <- pivot_longer(df_prueba, cols = c(turnover, r),
names_to = "Tasa", values_to = "Valor")
# Crear el gráfico de tasas con `geom_step()`
p_tasas <- ggplot(df_long, aes(x = tiempo, y = Valor, color = rev(Tasa))) +
geom_step(size = 1, direction = "hv") +
geom_point(size = 3) +
scale_x_reverse() + # Invertir el eje X para que el tiempo fluya del pasado al presente
labs(x = "Time",
y = "Rate") +
theme_minimal()

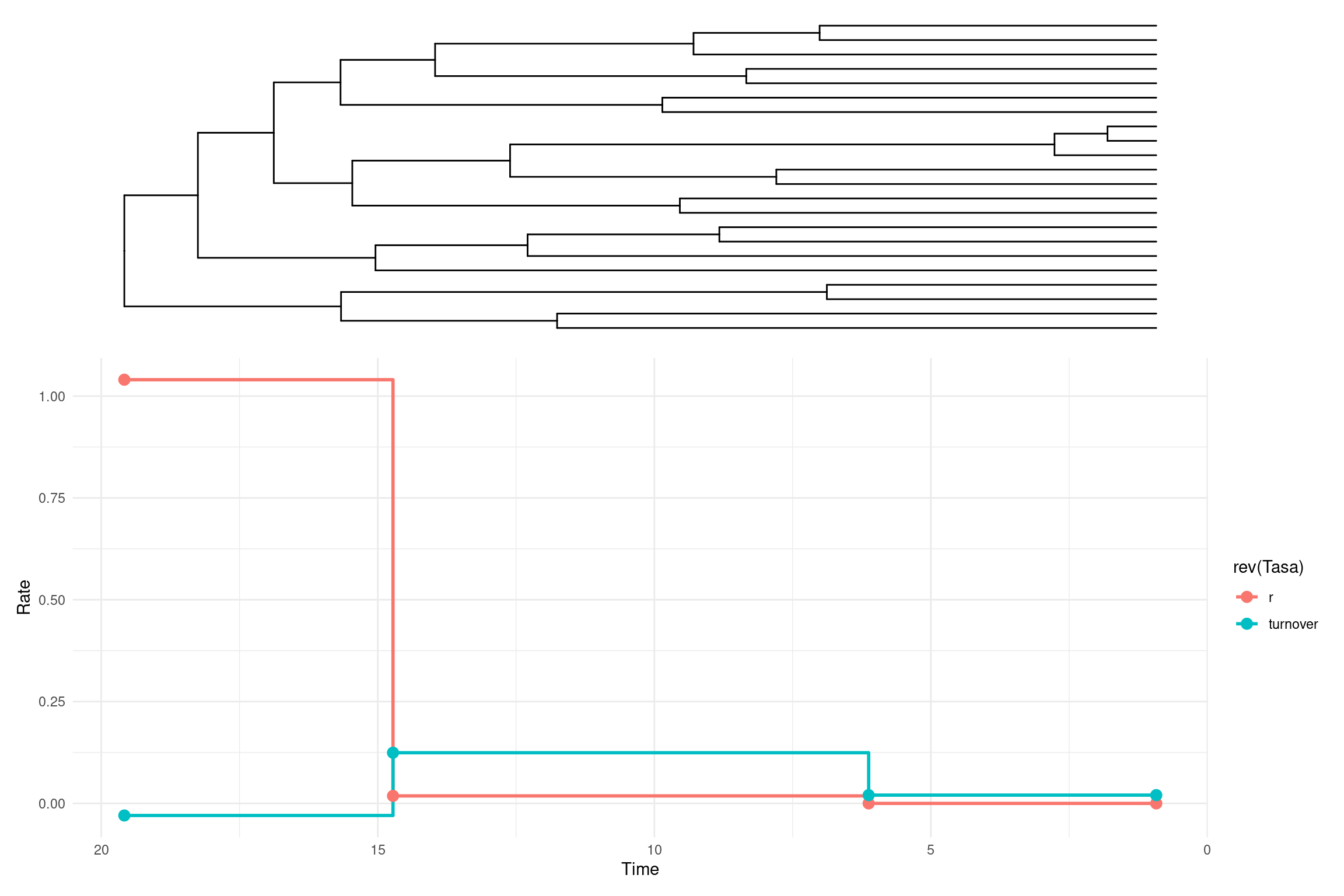

# Superponer el árbol y el gráfico de tasas con ajuste de proporciones
p_tree + p_tasas + plot_layout(ncol = 1, heights = c(1, 1.5))
¿Qué es la prueba LRT?
La prueba de razón de verosimilitudes (Likelihood Ratio Test, LRT) permite comparar modelos anidados, es decir, modelos donde uno representa una versión más simple del otro.
En este caso se comparan:
TreePar reporta el negative log-likelihood (\(-\log L\)). Por lo tanto, el estadístico LRT se calcula como:
\[ LR = 2 \left[ (-\log L)_{\text{modelo simple}} - (-\log L)_{\text{modelo complejo}} \right] \]
Un valor grande de \(LR\) indica que el modelo más complejo presenta un mejor ajuste.
El p-valor se obtiene con la cola superior de una distribución \(\chi^2\):
Un p-valor menor a 0.05 indica que el modelo más complejo mejora significativamente el ajuste.
# Birth-death sin cambios
nll_bd <- resbd[[2]][[1]][1]
nll_bd[1] 70.02138# Birth-death con un cambio
nll_1shift <- resoneshift[[2]][[2]][1]
nll_1shift[1] 62.95893# Birth-death con dos cambios
nll_2shift <- restwoshift[[2]][[3]][1]
nll_2shift[1] 60.452Los valores obtenidos son:
LR1 <- 2 * (nll_bd - nll_1shift)
LR1[1] 14.12491p_LR1 <- pchisq(LR1, df = 3, lower.tail = FALSE)
p_LR1[1] 0.00273997Resultados:
El modelo birth-death con un cambio en las tasas presenta un ajuste significativamente mejor que el modelo sin cambios.
LR2 <- 2 * (nll_1shift - nll_2shift)
LR2[1] 5.013857p_LR2 <- pchisq(LR2, df = 3, lower.tail = FALSE)
p_LR2[1] 0.1707853Resultados:
No existe evidencia suficiente para concluir que el modelo con dos cambios mejora significativamente al modelo con un solo cambio.
El modelo de nacimiento-muerte episódico (episodic birth-death, EBD) permite que las tasas de especiación (\(\lambda\)) y extinción (\(\mu\)) cambien a lo largo del tiempo. El tiempo se divide en intervalos y, dentro de cada intervalo, las tasas se consideran constantes.
En este ejercicio seguimos el tutorial oficial de RevBayes Episodic Diversification Rate Estimation y utilizamos un Horseshoe Markov random field (HSMRF) para modelar los cambios temporales en las tasas.
La idea central del HSMRF es modelar los cambios entre las tasas de intervalos consecutivos en escala logarítmica. Para la especiación, por ejemplo:
\[ \Delta_i = \log(\lambda_i)-\log(\lambda_{i-1}) \]
y de forma análoga para la extinción:
\[ \Delta_i = \log(\mu_i)-\log(\mu_{i-1}) \]
El prior HSMRF favorece que la mayoría de estos cambios sean pequeños:
\[ \Delta_i \approx 0 \]
pero permite ocasionalmente cambios grandes. De esta manera, el modelo puede representar largos periodos con tasas relativamente estables y algunos episodios con cambios pronunciados.
Comenzamos cargando el árbol filogenético previamente filtrado.
T <- readTrees("../docs/u1_PatDiv/subarbol_ingroup.nex")[1]
taxa <- T.taxa()Los movimientos controlarán cómo la cadena MCMC propone nuevos valores para los parámetros, mientras que los monitores almacenarán los resultados.
moves = VectorMoves()
monitors = VectorMonitors()Dividiremos la historia del árbol en 10 intervalos. Diez intervalos generan nueve límites internos o puntos de separación entre intervalos.
NUM_INTERVALS = 10
NUM_BREAKS := NUM_INTERVALS - 1Por tanto:
\[ 10\ \text{intervalos} \quad\Longrightarrow\quad 9\ \text{límites internos} \]

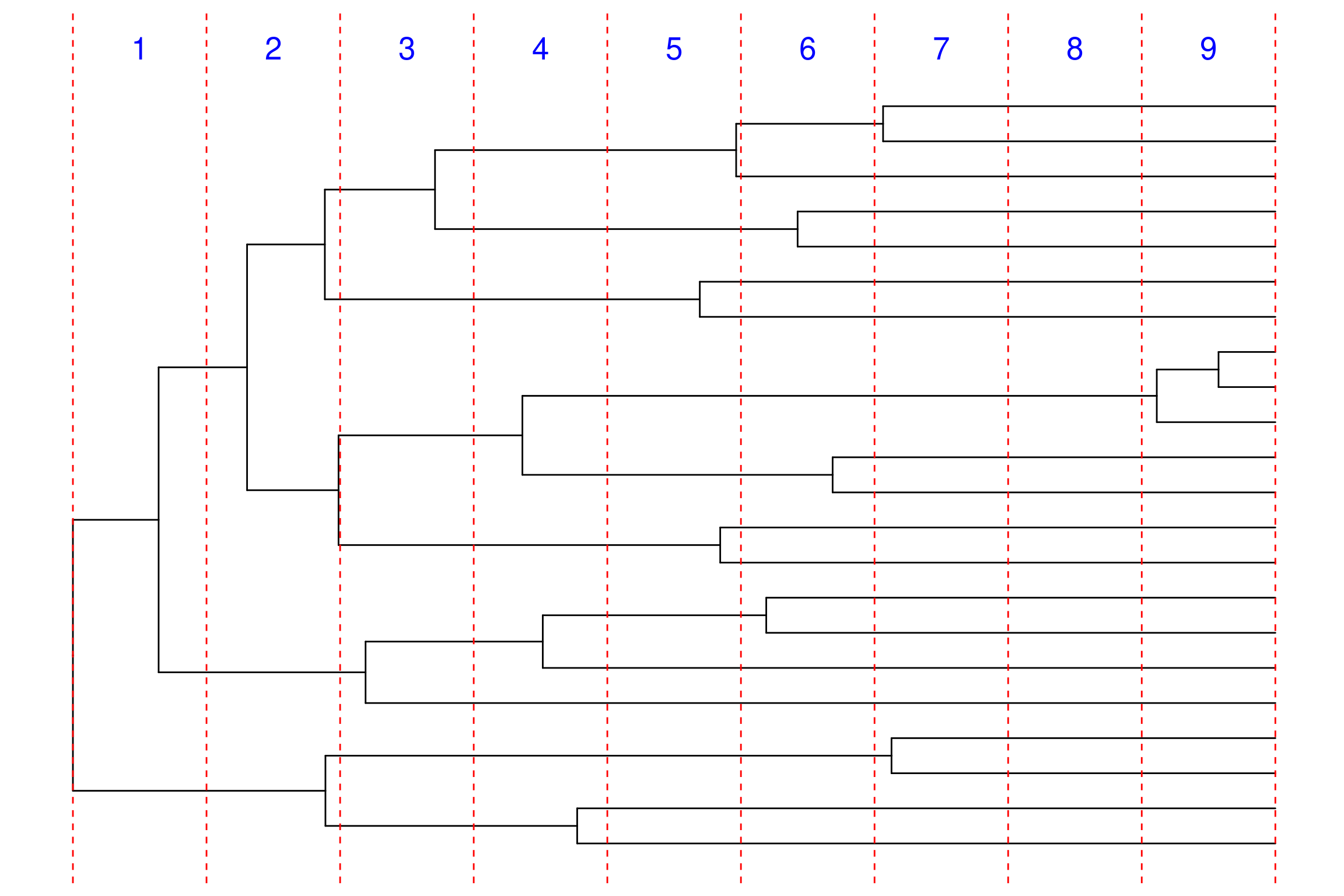

El siguiente gráfico es únicamente una representación de cómo se divide el tiempo del árbol en intervalos.
El HSMRF necesita un parámetro que controle la variabilidad global de los cambios de tasa a través del tiempo.
En este análisis utilizamos:
speciation_global_scale_hyperprior <- 0.044
extinction_global_scale_hyperprior <- 0.044El valor 0.044 no representa una tasa de especiación ni de extinción. Es un factor de calibración del prior HSMRF.
Su valor depende del número de episodios o intervalos utilizados. En el tutorial oficial de RevBayes, para 10 intervalos se utiliza:
\[ 0.044 \]
Si cambiamos el número de intervalos, debemos recalcular este valor.
En R, el paquete RevGadgets proporciona la función:
library(RevGadgets)
setMRFGlobalScaleHyperpriorNShifts(
n_episodes = 10,
model = "HSMRF"
)[1] 0.04446432La función calcula el valor del hiperparámetro de escala global para un HSMRF con el número indicado de episodios.
Con los valores por defecto, RevGadgets calibra el prior considerando un número esperado de cambios efectivos y define como cambio efectivo una modificación suficientemente grande entre tasas de episodios adyacentes.
La escala global se modela mediante una distribución Half-Cauchy:
speciation_global_scale ~ dnHalfCauchy(0,1)
extinction_global_scale ~ dnHalfCauchy(0,1)
La distribución Half-Cauchy concentra una cantidad importante de probabilidad cerca de cero, pero conserva una cola larga que permite valores mayores.
En dnHalfCauchy(0,1), el 1 no significa que la distribución vaya de 0 a 1.
Significa:
0 = parámetro de ubicación
1 = parámetro de escala
El modelo comienza con las tasas en el presente y construye las tasas de los intervalos anteriores avanzando hacia el pasado.
log_speciation_at_present ~ dnUniform(-10.0,10.0)
log_speciation_at_present.setValue(0.0)
log_extinction_at_present ~ dnUniform(-10.0,10.0)
log_extinction_at_present.setValue(-1.0)moves.append(
mvScaleBactrian(
log_speciation_at_present,
weight = 5
)
)
moves.append(
mvScaleBactrian(
log_extinction_at_present,
weight = 5
)
)Estos movimientos permiten actualizar durante el MCMC los parámetros correspondientes a las tasas presentes.
for (i in 1:NUM_BREAKS) {
sigma_speciation[i] ~ dnHalfCauchy(0,1)
sigma_extinction[i] ~ dnHalfCauchy(0,1)
sigma_speciation[i].setValue(runif(1,0.005,0.1)[1])
sigma_extinction[i].setValue(runif(1,0.005,0.1)[1])
delta_log_speciation[i] ~ dnNormal(
mean = 0,
sd = sigma_speciation[i] *
speciation_global_scale *
speciation_global_scale_hyperprior
)
delta_log_extinction[i] ~ dnNormal(
mean = 0,
sd = sigma_extinction[i] *
extinction_global_scale *
extinction_global_scale_hyperprior
)

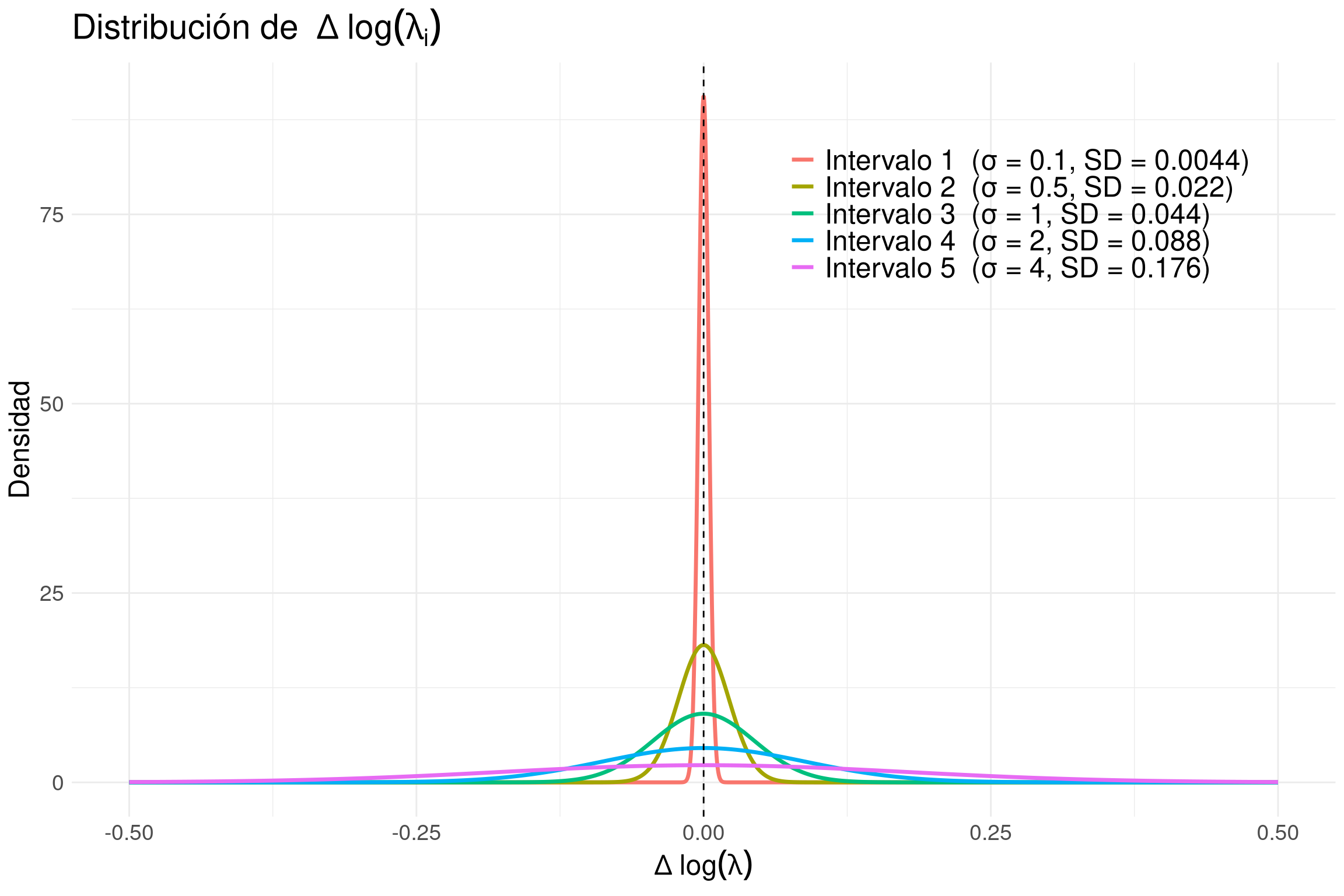

}La desviación estándar de cada cambio depende de:
\[ \sigma_i \times \text{global scale} \times \text{global scale hyperprior} \]
Cuando \(\sigma_i\) es pequeño, la distribución Normal queda muy estrecha alrededor de 0, por lo que el modelo favorece que:
\[ \Delta_i \approx 0 \]
Esto significa que la tasa cambia muy poco entre dos intervalos consecutivos.
Cuando \(\sigma_i\) es grande, la distribución Normal se ensancha y permite valores positivos o negativos de mayor magnitud para \(\Delta_i\), es decir, cambios más pronunciados en la tasa entre intervalos consecutivos.
RevBayes utiliza fnassembleContinuousMRF() para acumular estos cambios a partir de un valor inicial y reconstruir las tasas de cada intervalo.
speciation := fnassembleContinuousMRF(
log_speciation_at_present,
delta_log_speciation,
initialValueIsLogScale = TRUE,
order = 1
)
extinction := fnassembleContinuousMRF(
log_extinction_at_present,
delta_log_extinction,
initialValueIsLogScale = TRUE,
order = 1
)El HSMRF requiere movimientos que aprovechen la estructura jerárquica del modelo.
moves.append(
mvEllipticalSliceSamplingSimple(
delta_log_speciation,
weight = 5,
tune = FALSE
)
)
moves.append(
mvEllipticalSliceSamplingSimple(
delta_log_extinction,
weight = 5,
tune = FALSE
)
)
moves.append(
mvHSRFHyperpriorsGibbs(
speciation_global_scale,
sigma_speciation,
delta_log_speciation,
speciation_global_scale_hyperprior,
propGlobalOnly = 0.75,
weight = 10
)
)
moves.append(
mvHSRFHyperpriorsGibbs(
extinction_global_scale,
sigma_extinction,
delta_log_extinction,
extinction_global_scale_hyperprior,
propGlobalOnly = 0.75,
weight = 10
)
)
moves.append(
mvHSRFIntervalSwap(
delta_log_speciation,
sigma_speciation,
weight = 5
)
)
moves.append(
mvHSRFIntervalSwap(
delta_log_extinction,
sigma_extinction,
weight = 5
)
)| Movimiento | Parámetros que actualiza | Función principal |
|---|---|---|
mvEllipticalSliceSamplingSimple |
\(\Delta_i\) | Actualiza conjuntamente los cambios en log-tasa. |
mvHSRFHyperpriorsGibbs |
Escala global, \(\sigma_i\) y \(\Delta_i\) | Actualiza la estructura jerárquica del HSMRF mediante Gibbs sampling. |
mvHSRFIntervalSwap |
Pares \((\Delta_i,\sigma_i)\) | Intercambia configuraciones entre intervalos temporales. |
Ahora definimos las edades que separan los diez intervalos.
interval_times <- abs(
T.rootAge() *
seq(1, NUM_BREAKS, 1) /
NUM_INTERVALS
)Donde:
T.rootAge() obtiene la edad de la raíz.seq(1, NUM_BREAKS, 1) genera los nueve límites internos entre los diez intervalos.NUM_INTERVALS distribuye esos límites de manera equidistante a lo largo de la edad de la raíz.abs() garantiza que las edades de los límites se expresen como valores positivos.Los tiempos representan edades que aumentan desde el presente hacia el pasado, donde el presente corresponde a tiempo 0.
Si el árbol contiene 22 de las 26 especies conocidas del grupo:
rho <- T.ntips()/26entonces:
\[ \rho = \frac{22}{26} \approx 0.846 \]
Este parámetro permite incorporar el muestreo taxonómico incompleto al modelo.
Ahora utilizamos las tasas de especiación y extinción estimadas para definir el árbol de tiempos.
timetree ~ dnEpisodicBirthDeath(
rootAge = T.rootAge(),
lambdaRates = speciation,
lambdaTimes = interval_times,
muRates = extinction,
muTimes = interval_times,
rho = rho,
samplingStrategy = "uniform",
condition = "survival",
taxa = taxa
)Aquí:
lambdaRates contiene las tasas de especiación por intervalo;muRates contiene las tasas de extinción por intervalo;lambdaTimes y muTimes indican los límites temporales;rho representa la fracción de especies actuales muestreadas;samplingStrategy="uniform" supone muestreo uniforme entre las especies actuales;condition="survival" condiciona el proceso a su supervivencia.El árbol es nuestro dato observado. Por ello se fija al nodo estocástico mediante clamp():
timetree.clamp(T)Conceptualmente, el modelo evalúa qué valores de las tasas hacen más probable el árbol observado.
mymodel = model(speciation)La función model() recorre las conexiones de la red probabilística y construye el objeto que utilizará el MCMC.
monitors.append(
mnModel(
filename = "../output/Eupomphini_EBD.log",
printgen = 10,
separator = TAB
)
)Este monitor:
../output/Eupomphini_EBD.log;monitors.append(
mnFile(
filename = "../output/Eupomphini_EBD_speciation_rates.log",
printgen = 10,
separator = TAB,
speciation
)
)
monitors.append(
mnFile(
filename = "../output/Eupomphini_EBD_speciation_times.log",
printgen = 10,
separator = TAB,
interval_times
)
)
monitors.append(
mnFile(
filename = "../output/Eupomphini_EBD_extinction_rates.log",
printgen = 10,
separator = TAB,
extinction
)
)
monitors.append(
mnFile(
filename = "../output/Eupomphini_EBD_extinction_times.log",
printgen = 10,
separator = TAB,
interval_times
)
)monitors.append(
mnScreen(
printgen = 1000,
extinction_global_scale,
speciation_global_scale
)
)Cada 1000 generaciones se muestran en pantalla los valores de las escalas globales de especiación y extinción.
mymcmc = mcmc(
mymodel,
monitors,
moves,
nruns = 2,
combine = "mixed"
)mymodel contiene el modelo probabilístico.monitors especifica qué información se almacenará.moves contiene los movimientos utilizados para explorar el espacio de parámetros.nruns=2 ejecuta dos corridas independientes.combine="mixed" combina las muestras de las corridas en la salida.Las corridas independientes permiten evaluar la convergencia del análisis. Combinar las muestras no sustituye la evaluación de convergencia.
mymcmc.run(
generations = 50000

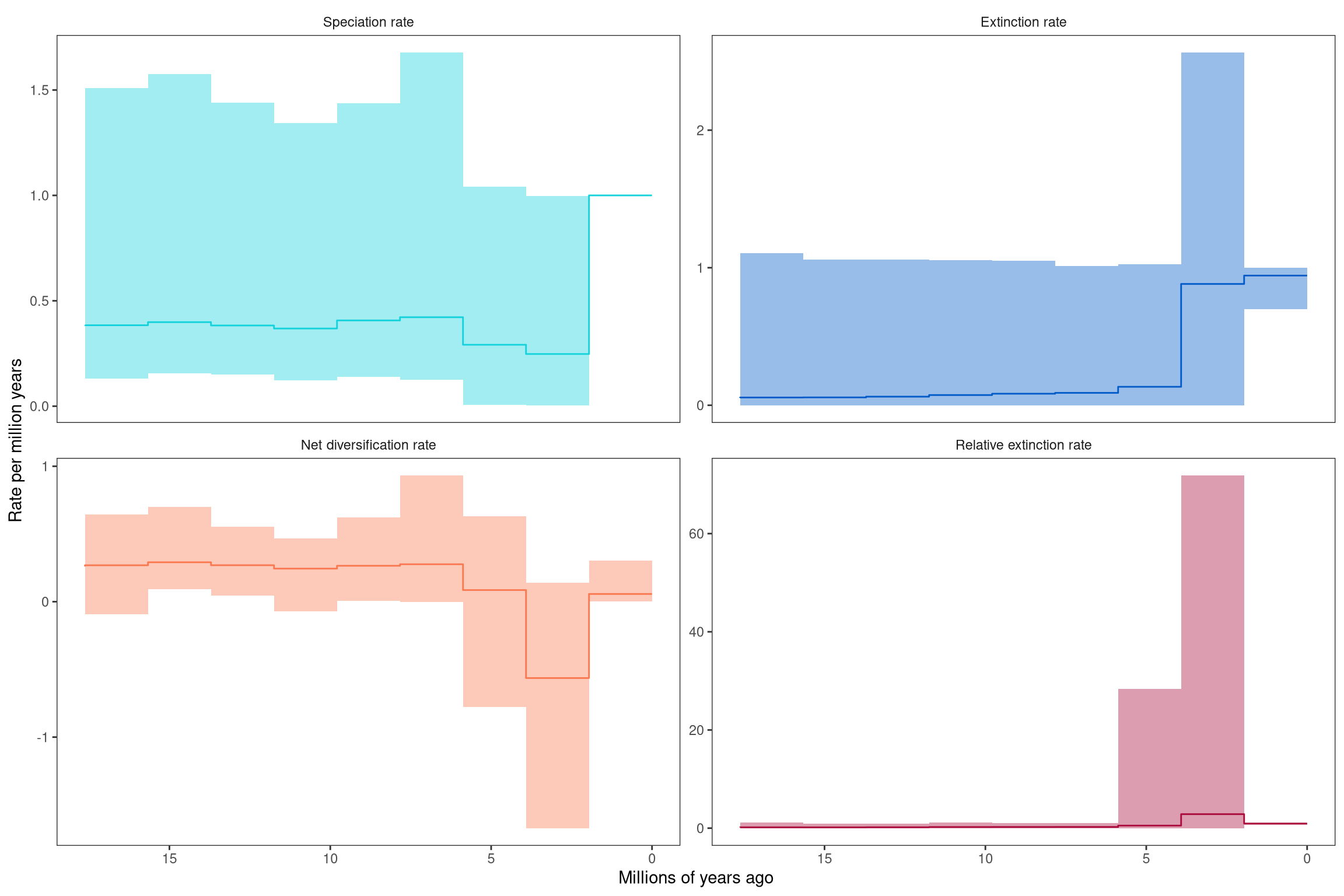

)Finalmente, utilizamos RevGadgets en R para resumir las muestras posteriores y visualizar las tasas a través del tiempo.
library(RevGadgets)
speciation_time_file <- "../docs/u1_PatDiv/output/div_epi/Eupomphini_EBD_speciation_times.log"
speciation_rate_file <- "../docs/u1_PatDiv/output/div_epi/Eupomphini_EBD_speciation_rates.log"
extinction_time_file <- "../docs/u1_PatDiv/output/div_epi/Eupomphini_EBD_extinction_times.log"
extinction_rate_file <- "../docs/u1_PatDiv/output/div_epi/Eupomphini_EBD_extinction_rates.log"
rates <- processDivRates(
speciation_time_log = speciation_time_file,
speciation_rate_log = speciation_rate_file,
extinction_time_log = extinction_time_file,
extinction_rate_log = extinction_rate_file,
burnin = 0.25,
summary = "median"
)
p <- plotDivRates(rates = rates) +
xlab("Millions of years ago") +
ylab("Rate per million years")
p
